机械设计基础之轴承的分类及选型附CAD模型下载链接哦！

来源：江南电竞发布时间：2024-10-27 15:49:51 点击数： 100

　　轴承在传动系统中应用广泛，各位机械工程师在设计的时候也是经常接触，其优点有摩擦阻力小、极限转速高、价格低等。

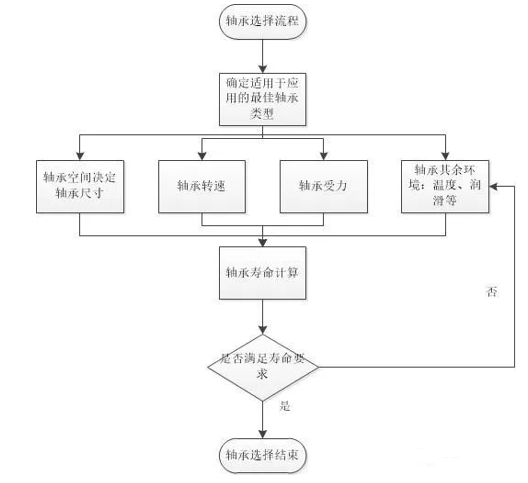

　　在进行轴承选型时，我们工程师首先要根据轴承受力状况、速度能力、噪声要求、安装要求等选择正真适合的轴承种类，同时需考虑温度、环境的限制条件，选择正真适合的轴承材料及润滑方式，再根据设计空间尺寸对所选的轴承型号进行寿命计算。这里我们以一个设计流程图大致概括下：

　　当然，现在球轴承的标准模型还是非常普遍的，大多数工程师都习惯了通过零件库直接获取CAD模型，省去了重复建模的时间，在实际的球轴承设计选型时会快不少。今天，我们以零件库的模型为例，看下常见的轴承特点，并且附上下载链接。一起看看！

　　应用：深沟球轴承主要可承受径向载荷，但在承受径向及轴向复合载荷时，也能运行良好；其摩擦系数小，还适用于高转速工况；结构相对比较简单，易于达到较高精度，故可批量生产。

　　应用：角接触球轴承具有转速高、精度高、噪声振动小等优点，主要使用在于轴向力较高以至于深沟球轴承不适用的场合中。

　　应用：调心球轴承适用于轴易出现绕曲或长轴中轴承座孔定位精度较差的的场合，但由于刚性较差，适用于转速不高、对噪声和振动无严格要求的工况。

　　特点：一般有三种不同布置方式：背对背式布置 (即宽边相对) 、面对面式布置 (即狭边相对) 、同向排列布置 (即并列)。

　　应用：大多数都用在承受径向载荷的滚动轴承，其公称接触角在0°到45°范围内。

　　应用：主要使用在于汽车转向机构、机床主轴、水力发电机、立式电动机、船舶用螺旋桨轴、塔吊、挤压机等。

　　应用：组合应用，如滚针和推力圆柱滚子组合轴承、滚针和推力球组合轴承、滚针和角接触球组合轴承等。

　　应用：大范围的应用于工程液压油缸,锻压机床,工程机械,自动化设备，汽车减震器，水利机械等行业。

　　除了上述以外，还有专用轴承、带座轴承、轴承附件、轴承座这些也是各位设计工程师常用的，大家也可以在零件库之中快速找到！

　　如果您也想为自己的机械设计提速，欢迎点击文末的链接下载按照零件库，电脑PC端和手机APP端都有哦！

　　零件库是一款集零部件搜索、参数化选型、3D预览、产品展示、3D 模型下载等多种功能于一体的在线多万个零部件在线选型，国家标准和行业标准覆盖齐全、汇聚100多家品牌厂商、零部件品类很丰富。同时支持手机APP、PC客户端、PC网页版3种应用形式，未来还会有更多厂商模型库加入，为用户更好的提供海量资源，欢迎你来体验！
